Exeron	1999
303 P
Erodiermaschinen

Kellenberger	1998
Kel - Vision URS 125 x 430
Schleifmaschinen

OPS Ingersoll	Baujahr 2006
OPS 650 HSC
Fräsmaschinen

Doosan	2008
Puma TT1800SY
Drehmaschinen

Gebrauchtmaschinen

Exeron

Baujahr: 1999

Erodiermaschinen

303 P

X: 580 mm Y: 380 mm Z: 400 mm

OPS Ingersoll

Baujahr: 2005

Fräsmaschinen

6500 Automatisiert

Verkauft

X: 700 mm Y: 550 mm Z: 450 mm

AXA

Baujahr: 2009

Fräsmaschinen

AXA HSC 3

Verkauft

X: 4500 mm Y: 850 mm Z: 700 mm

Deckel Maoh

Baujahr: 2007

Fräsmaschinen

DMC 635

Verkauft

X: 635 mm Y: 510 mm Z: 450 mm

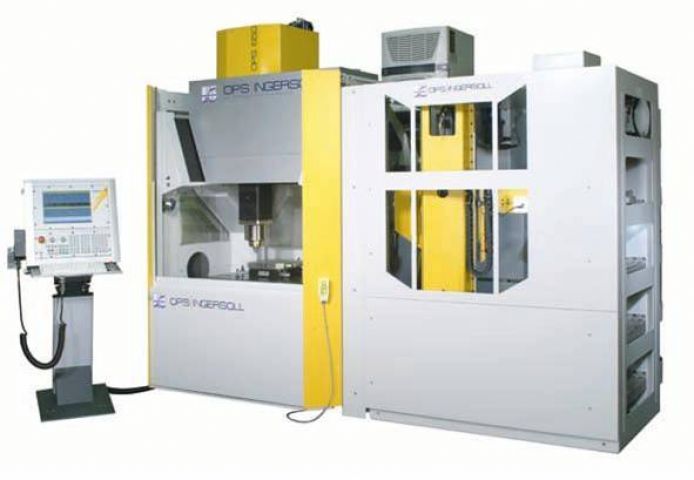

OPS Ingersoll

Baujahr: Baujahr 2006

Fräsmaschinen

OPS 650 HSC

X: 700 mm Y: 550 mm Z: 450 mm

DMG

Baujahr: 2009

Fräsmaschinen

DMU 70evo

Verkauft

X: 750 mm Y: 600 mm Z: 520 mm

Doosan

Baujahr: 2008

Drehmaschinen

Puma TT1800SY

Kellenberger

Baujahr: 1998

Schleifmaschinen

Kel - Vision URS 125 x 430

X: 125 mm Z: 430 mm

Matsuura

Baujahr: 1997

Fräsmaschinen

HSC Modell: FX-1

X: 510 mm Y: 360 mm Z: 460 mm

Maho

Baujahr: 1994

Fräsmaschinen

MH 800 C/A

Verkauft

X: 800 mm Y: 500 mm Z: 600 mm

Deckel Maho

Baujahr: 2001

Fräsmaschinen

DMC 65 V

Verkauft

X: 650 mm Y: 500 mm Z: 500 mm

TOS

Baujahr: 2000

Sonstige Maschinen

WH 105 CNC

Verkauft

X: 1800 mm Y: 1250 mm Z: 1250 mm

MORI SEIKI

Baujahr: 1995

Fräsmaschinen

MH 40

Verkauft

X: 520 mm Y: 500 mm Z: 500 mm

Merz Werkzeugmaschinen · Waldmössinger Str. 56 · D-78713 Schramberg · Fon: 07422-520697

x-Weg 700 mm y-Weg 550 mm z-Weg 450 mm Tischaufspannfläche 850 x 700 mm Werkstückgewicht 2000 kg Werkzeugaufnahme 40 HSK-E Drehzahlbereich 42.000 U/min Antriebsleistung 15 kW Vorschubbereich 30.000 mm/min Beschleunigung 15 ms Gesamtleistungsbedarf 32 kW Maschinengewicht ca. 7,7 t Raumbedarf ca. 2,5 x 2,7 x 3,2 m CNC ANDRONIC 40 - fach Werkzeugwechsler Werkzeug-Bruchkontrolle Werkzeug-Laservermessung EROWA UPC Production Chuck Infrarot Messtaster Wassermanagement Kühlaggregat Späneförderer
Preis auf Anfrage über Kontaktformular

Exposé – Verkauf Regalsystem PR 600 1 St. Längstraversenregal Typ PR 600 10 St. Einfahrregale Typ PR 600, T = 11500mm, 2 Etagen 10 St. Durchlaufregale Typ PR 600, T = 13000mm, 2 Etagen 14 St. Durchlaufregale Typ PR 600, T = 8900mm, 2 Etagen Baujahr 2006/2007 – Marke: Fritz Schäfer GmbH/SSI Schäfer Neupreis Gesamt: ca. 135.000€ - Verkaufspreis Verhandlungssache Abbau und Wiederaufbau ist durch den Käufer zu tragen Der Verkauf erfolgt ohne Garantie
Preis auf Anfrage über Kontaktformular

Hersteller: Exeron

Typ S 303 P

Baujahr: 1999

aktuelle Betriebsstunden: ca 15500 h

Bearbeitungsbereich X/Y/Z: 580 mm x 380 mm x 400 mm

Aufspannfläche X/Y: 780 mm x 520 mm

Dielektrikumshöhe: 350 mm

C-Achse gesteuert: ja

Werkzeugwechsler: 20 fach Erowa und 10 fach Awex Palletten für Werkstückaufspannung

CNC-Steuerung: Andronic

Generator: 60A

Filteranlage: Spaltfilteranlage

Feuerlöschanlage: Co2 Feuerlöschanlage Kraft und Bauer

Preis auf Anfrage über Kontaktformular

Verfahrwege : X 125mm Z 430 mm Steuerung: Fanuc 18 TB Baujahr 1998 7 Flansche mit Schleifscheibe Spitze Spanneinrichtung automatische Dresseinrichtung Spindelstunden 40192
Preis auf Anfrage über Kontaktformular

Hersteller: Exeron

Typ S 303 P

Baujahr: 1999

aktuelle Betriebsstunden: ca 15500 h

Bearbeitungsbereich X/Y/Z: 580 mm x 380 mm x 400 mm

Aufspannfläche X/Y: 780 mm x 520 mm

Dielektrikumshöhe: 350 mm

C-Achse gesteuert: ja

Werkzeugwechsler: 20 fach Erowa und 10 fach Awex Palletten für Werkstückaufspannung

CNC-Steuerung: Andronic

Generator: 60A

Filteranlage: Spaltfilteranlage

Feuerlöschanlage: Co2 Feuerlöschanlage Kraft und Bauer

Preis auf Anfrage über Kontaktformular

x-Weg 700 mm y-Weg 550 mm z-Weg 450 mm Tischaufspannfläche 850 x 700 mm Werkstückgewicht 2000 kg Werkzeugaufnahme 40 HSK-E Drehzahlbereich 42.000 U/min Antriebsleistung 15 kW Vorschubbereich 30.000 mm/min Beschleunigung 15 ms Gesamtleistungsbedarf 32 kW Maschinengewicht ca. 7,7 t Raumbedarf ca. 2,5 x 2,7 x 3,2 m CNC ANDRONIC 40 - fach Werkzeugwechsler Werkzeug-Bruchkontrolle Werkzeug-Laservermessung EROWA UPC Production Chuck Infrarot Messtaster Absauganlage Handlingssystem IMC 5 Elektrodenmagazin 70 fach HSC Werkstückmagazin UPC 8 fach Multicellpro Jobmanagementsystem
Preis auf Anfrage über Kontaktformular

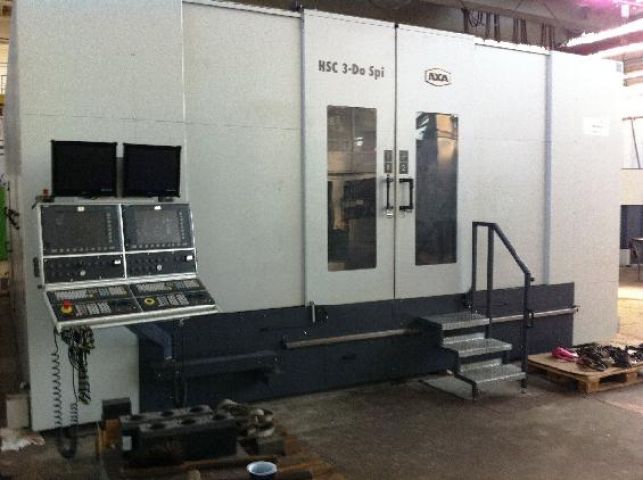

x-Weg

4500

y-Weg

850

z-Weg

700

Spindelkonus

Drehzahlbereich

6000

U/min

Spindelmotor

40 (2)

Drehmoment

265

Tischaufspannfläche

5200 x 800

Gesamtleistungsbedarf

KVA

Maschinengewicht ca.

Raumbedarf ca.

9,5 x 3,5 x 4,0

CNC SIEMENS 840 D Shopmill (2 x )

2 Spindelstöcke, unabhängig ansteuerbar

22 - WW (2 x )

HEIDENHAIN - Wegmessysteme

Automatische Türen

2 x Absaugeinrichtung

Bandfilteranlage

Innere Kühlmittelzufuhr

2 x Späneförderer

Preis auf Anfrage über Kontaktformular

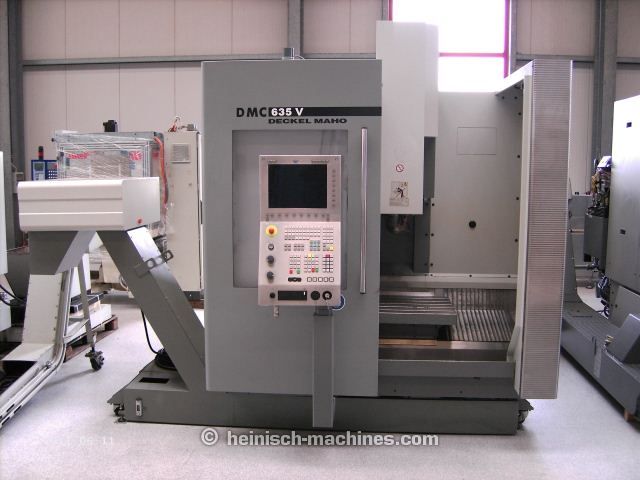

Maschinenart:	Bearbeitungszentrum - Vertikal
Steuerungsart:	CNC SIEMENS 840 D Powerline


Einschaltstunden:	6.474 Std.
Spindelstunden:	2.295 Std.

x-Weg

635

y-Weg

510

z-Weg

450

Tischaufspannfläche

790 x 560

Werkstückgewicht

500

Werkzeugaufnahme

Drehzahlbereich

20 - 8.000

U/min

Antriebsleistung

Vorschubbereich

1 - 20.000

mm/min

Eilgang

m/min

Werkzeuglänge - max.

250

Werkzeugdurchmesser

130

Gesamtleistungsbedarf

Maschinengewicht ca.

4,5

Raumbedarf ca.

2,8 x 2,9 x 2,6

Preis auf Anfrage über Kontaktformular

x-Weg 700 mm y-Weg 550 mm z-Weg 450 mm Tischaufspannfläche 850 x 700 mm Werkstückgewicht 2000 kg Werkzeugaufnahme 40 HSK-E Drehzahlbereich 42.000 U/min Antriebsleistung 15 kW Vorschubbereich 30.000 mm/min Beschleunigung 15 ms Gesamtleistungsbedarf 32 kW Maschinengewicht ca. 7,7 t Raumbedarf ca. 2,5 x 2,7 x 3,2 m CNC ANDRONIC 40 - fach Werkzeugwechsler Werkzeug-Bruchkontrolle Werkzeug-Laservermessung EROWA UPC Production Chuck Infrarot Messtaster Wassermanagement Kühlaggregat Späneförderer
Preis auf Anfrage über Kontaktformular

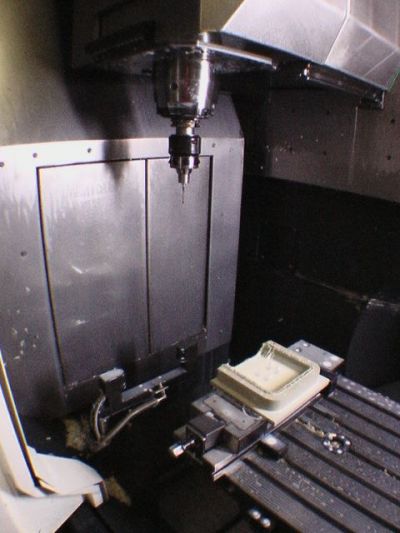

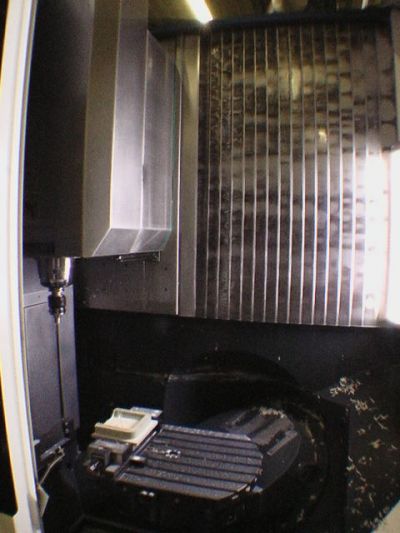

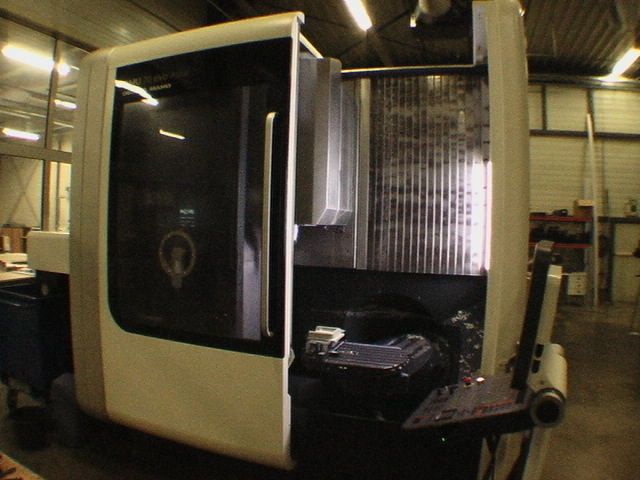

x-Weg	750	mm

y-Weg	600	mm

z-Weg	520	mm

b-Achse	0 - 161	°

c-Achse	360	°

Spindelkonus	40	SK

Drehzahlbereich	10 - 18.000	U/min

Spindelmotor	25 / 35	kW

Drehmoment an der Spindel	87 / 130	Nm

Vorschubbereich	0 - 80.000	mm/min

Eilgang x - y - z	50 / 80	m/min

Eilgang b -c	40 / 50	U/min

Tischaufspannfläche	700 x 500	mm

Drehmoment	1864	Nm

Anzahl der Werkzeuge im Magazin	30	-

Gesamtleistungsbedarf	80	KVA

Maschinengewicht ca.	7,0	t

Raumbedarf ca.	3,5 x 2,55 x 2,8	m

Preis auf Anfrage über Kontaktformular

Exposé – Verkauf Regalsystem PR 600 1 St. Längstraversenregal Typ PR 600 10 St. Einfahrregale Typ PR 600, T = 11500mm, 2 Etagen 10 St. Durchlaufregale Typ PR 600, T = 13000mm, 2 Etagen 14 St. Durchlaufregale Typ PR 600, T = 8900mm, 2 Etagen Baujahr 2006/2007 – Marke: Fritz Schäfer GmbH/SSI Schäfer Neupreis Gesamt: ca. 135.000€ - Verkaufspreis Verhandlungssache Abbau und Wiederaufbau ist durch den Käufer zu tragen Der Verkauf erfolgt ohne Garantie
Preis auf Anfrage über Kontaktformular

Verfahrwege : X 125mm Z 430 mm Steuerung: Fanuc 18 TB Baujahr 1998 7 Flansche mit Schleifscheibe Spitze Spanneinrichtung automatische Dresseinrichtung Spindelstunden 40192
Preis auf Anfrage über Kontaktformular

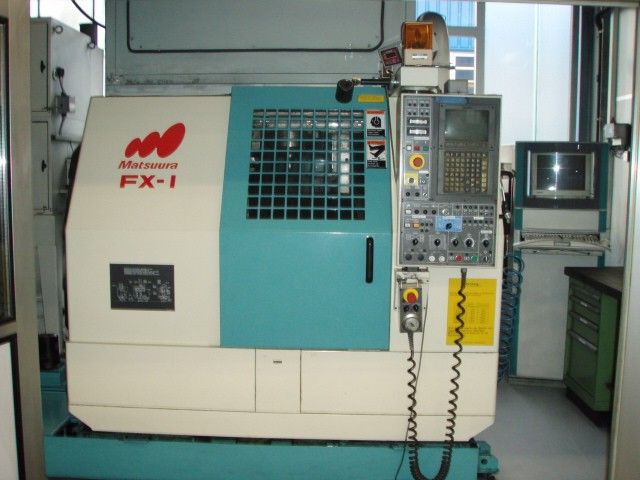

Bezeichnung: Matsuura vertikales CNC-Bearbeitungszentrum HSC Fräsen

Modell: FX-1

Baujahr: 1997

Verfahrwege:   X-Achse    510 mm
              Y-Achse   360 mm
   Z-Achse    460 mm

Aufspannfläche = Tischgröße: 380 x 760 mm

Die Maschine ist ausgestattet mit
- Matsuura/Yasnac 3-Achsen-CNC-Steuerung, Modell M80B
- Max. Spindeldrehzahl 27.000 U/min
- CE-Zeichen
- Farbanstrich türkisblau/kieselgrau

Sonderzubehör:
- Werkzeugmagazin mit 30 Plätzen
- Makroprogramm G65 - G67
- IZ-2 Externe Hochgeschwindigkeits-NC-Zusatzsteuerung, einschl. PC
- Luftausblasung zum Entfernen der Späne am Werkstück
- Werkzeugbruchüberwachung und autom. Werkzeuglängenkorrektur
- Lokales Koordinatensystem G52 Q2
- Programmneustart
- Programmunterbrechung
- Wiederanfahren an die Kontur
- Bohrbildzyklen G70 - G72
- Koordinatensystemdrehung G68/G69
- Kollisionsschutz (von Fa. Brankamp)

Anschaffungspreis: 184200,00 Euro

Die Maschine ist in einem gutem Zustand, hat keine Schäden und ist voll
funktionsfähig. Die Maschine hat 24585 Betriebsstunden und die Spindel wurde
2mal ausgetauscht.

Preis auf Anfrage über Kontaktformular

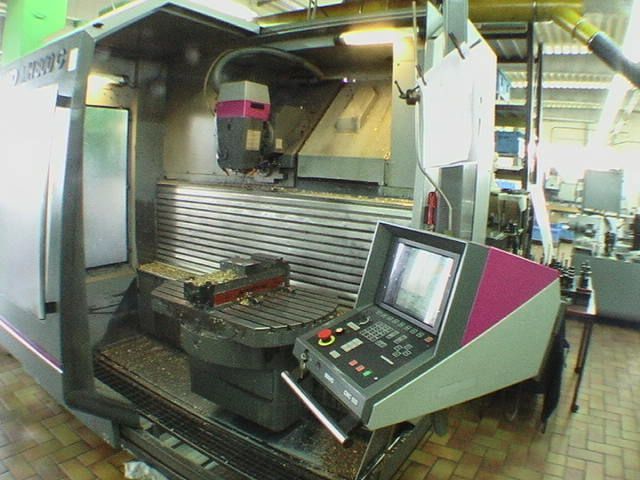

Maschinenart	Fräsmaschine - Universal
Fabrikat	MAHO
Typ	MH 800 C/A
Baujahr	1994
Steuerungsart	CNC
Lagerort
Ursprungsland	Deutschland
Lieferzeit	Mai 2009
Frachtbasis
Preis	Auf Anfrage
Technische Details:
x-Weg	800	mm
y-Weg	500	mm
z-Weg	600	mm
Fräskopf - schwenkbar	90	°
Spindelkonus	40	SK
Drehzahlbereich	20 - 6300	U/min
Spindelmotor	15	kW
Tischaufspannfläche	900 x 680	mm
Tischbelastung	450	kp
Vorschubbereich	1 - 8000	mm/min
Eilgang	8 / 10	m/min
Gesamtleistungsbedarf	29	kW
Maschinengewicht ca.	5,9	t
Raumbedarf ca.	3,5 x 2,4 x 2,4	m
Ausstattung:
* CNC PHILIPS 532
* autom. Schwenkfräskopf H - V
* 30 - fach Werkzeugwechsler h+v
* NC-Drehtisch
* Späneförderer
* Vollschutzkabine

Preis auf Anfrage über Kontaktformular

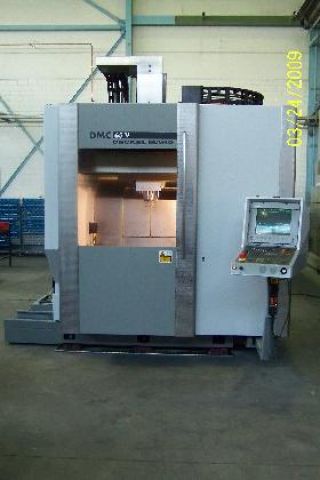

Maschinenart	Bearbeitungszentrum - Vertikal
Fabrikat	DECKEL-MAHO
Typ	DMC 65 V
Baujahr	2001
Steuerungsart	CNC
Lagerort	Naumburg
Ursprungsland	Deutschland
Lieferzeit	Kurzfristig nach Vereinbarung
Frachtbasis	Frei verladen ab Lager
Preis	Auf Anfrage
Technische Details:
x-Weg	650	mm
y-Weg	500	mm
z-Weg	500	mm
Tischaufspannfläche	850 x 600	mm
Werkstückgewicht	1500	kg
Werkzeugaufnahme	40	SK
Drehzahlbereich	18.000	U/min
Antriebsleistung	15	kW
Drehmoment an der Spindel		130
Vorschubbereich	0 - 60.000	mm/min
Eilgangbereich	60	m/min
Gesamtleistungsbedarf	30	kW
Maschinengewicht ca.	8,5	t
Raumbedarf ca.	3,0 x 2,8 x 2,5	m
Ausstattung:
* CNC HEIDENHAIN TNC 430
* 30 - Werkzeugwechsler
* BLUM Laser zur Werkzeugvermessung
* Messtaster fuer autom.Antasten
* Minimalmengen-Schmierung
* Kühlmitteleinrichtung
Zusatzinformationen:
Spindelstunden : 3000 h Maschinenstunden : 6.000 h Die Maschine wird in unserem Hause werksttattgewartet und mit Messprotokoll ausgeliefert.

Preis auf Anfrage über Kontaktformular

Maschinenart	Tischbohrwerk
Fabrikat	TOS
Typ	WH 105 CNC
Baujahr	2000
Steuerungsart	CNC
Lagerort	Abgeber
Ursprungsland	Tschechien
Lieferzeit	July 2009
Frachtbasis	Ab Standort Werk
Preis	Auf Anfrage
Technische Details:
Spindeldurchmesser	105/ ISO 50	mm
x-Weg	1800	mm
y-Weg	1250	mm
z-Achse	1250	mm
W-Achse (Spindel längs)	630	mm
B-Achse (Tisch)	0,001 / 360	°
Tischaufspannfläche	1250 x 1400	mm
Belastung des Rundtisches max.	4000	Kg
Spindelkonus	50	SK
Drehzahlbereich	10 - 3000	U/min
Spindelmotor	28	kW
Eilgang	10	m/min
Ausstattung:
* CNC HEIDENHAIN TNC 426
* NC-Drehtisch 0,001°
* Messtaster-Vorrüstung
* Kühlmitteleinrichtung

Preis auf Anfrage über Kontaktformular

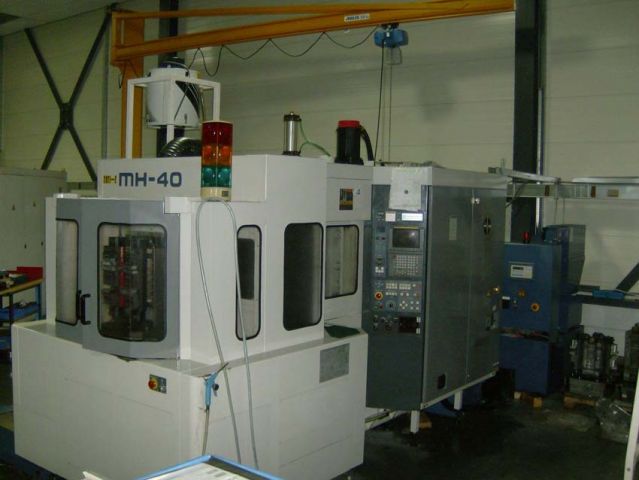

Maschinenart	Bearbeitungszentrum - Horizontal
Fabrikat	MORI SEIKI
Typ	MH 40
Baujahr	1995
Steuerungsart	CNC
Lagerort	Werk
Ursprungsland	Japan
Lieferzeit	JANUAR 2009
Frachtbasis	frei verladen ab Lager
Preis	Auf Anfrage
Technische Details:
x-Weg	520	mm
y-Weg	500	mm
z-Weg	500	mm
Spindelkonus	40	BT
Drehzahlbereich	12.000	U/min
Spindelmotor	15	kW
Palettengröße	400 x 400	mm
Eilgang	20	m/min
Gesamtleistungsbedarf	32	kW
Maschinengewicht ca.	9,5	t
Raumbedarf ca.	3,8 x 1,9 x 2,6	m
Ausstattung:
* CNC FANUC MF-6M (16)
* 60 - fach Werkzeugmagazin
* 2 - fach Palettenwechsler
* NC-Drehtisch 0,001°
* Külmittelzufuhr durch die Spindel 50 bar
* Späneförderer

Preis auf Anfrage über Kontaktformular
